Krycí měchy

Krycí měchy jsou jednoduchým a cenově příznivým řešením pro různorodé využití. Výhodou měchů jsou malé zástavbové rozměry, nízká hmotnost a jednoduchá montáž. Krycí měchy zabraňují pronikání prachu, třísek či nečistot na lineární vedení stroje a tím tak zabraňují poškození stroje. Krycí měchy s lamelami zabrání pronikání také žhavých třísek, ochranné lamely mohou mít různé tvary a být na více stranách měchu. Dle přání zákazníka dodáváme elastické měchy šité, elastické měchy svařované, měchy s pohyblivými krycími lamelami, elastické měchy s pevnými krycími lamelami, prachotěsné krycí měchy či měchy pro brusky a další. Své uplatnění skládané krycí měchy naleznou u obráběcích strojů a center, dřevozpracujících strojů, měřících a optických přístrojů, brusek, balících strojů, řezacích strojů, zdvihacích plošin a dalších strojů a zařízení.

Svým zákazníkům nabízíme komplexní služby zahrnující návrhy R&D  teamu technických řešení na míru, poradenství, oměření, výrobu s montáží a následný servis či náhradní díly.

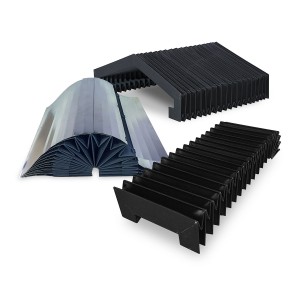

Typy krycích měchů

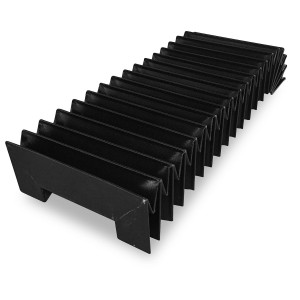

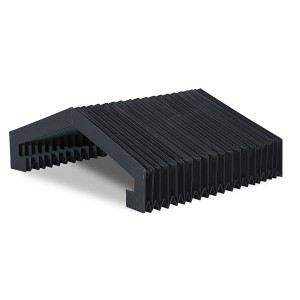

Elastické skládané měchy

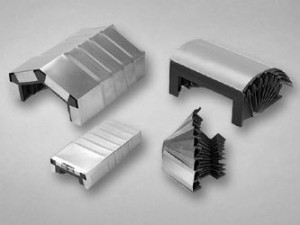

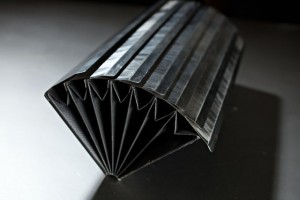

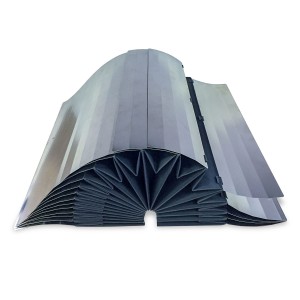

Elastické skládané měchy s lamelami

Elastické skládané měchy s lamelami

• na přání zákazníka lze elastický měch vybavit ochrannými lamelami různých tvarů po jedné či více stranách měchu
• měch se stane vysoce odolným vůči žhavým třískám



Typy elastických skládaných měchů s lamelami

Dle konstrukční náročnosti dodáváme čtyři různá provedení – tzv. koncept SAMURAI:

• FASTAF (pevné lamely)
• FASTAC (pevné lamely)
• FASTAM (pohyblivé lamely)
• FASTLAP (pohyblivé lamely)

U provedení FASTAF a FASTAC je možná i varianta s lamelami na každém druhém skladu.

Rozměry jednotlivých typů měchů

FASTAF

FB v mm	FAZ v mm	FZD v mm	X v mm	Y v mm
17,5	20	4	20	40
20	25	5	20	45
25	32	5	20	50
30	35	5	20	70
35	45	5	20	75
40	60	5	20	90
45	65	5	20	95
50	75	5	20	110

FASTAC, FASTAF – 2 sklady

FB v mm	2FAZ v mm	2FZD v mm	Y v mm
15	40	5–10	65
17,5	45	5–10	75
20	55	5–10	75
25	70	5–10	90
30	85	5–10	105
35	100	5–10	120
40	125	5–10	155

FASTAM, FASTLAP

FB v mm	FAZ v mm	FZD v mm	X v mm
17,5	22	4	50
20	30	5	50
25	38	5	65
30	48	5	75
35	55	5	85
40	65	5	85
45	75	5	100
50	85	5	110

Vysvětlivky zkratek

FAZ	Šířka roztažení skladu
2FAZ	Jeden plech lamely chrání dva sklady
FB	Šířka skladu
FZD	Šířka stlačení skladu
X	Horizontální zábor místa lamelami
Y	Vertikální zábor místa lamelami

Ke stažení

Elastické skládané měchy s lamelami – konstrukční informace

Stáhnout

Laminátové skládané měchy

Laminátové skládané měchy

• k ochraně vřeten, sloupů a hřídelů

Rozměry

FB v mm	FAZ v mm	FZD* v mm
7,5	10	3
10	13	3
12,5	17	3
15	20	3
17,5	23	3
20	25	3
25	30	3,5
30	35	3,5
35	40	4
40	45	4
45	50	4
50	55	4



Vysvětlivky zkratek

FAZ	Šířka roztažení skladu
FB	Šířka skladu
FZD	Šířka stlačení skladu



Ke stažení

Laminátové skládané měchy – konstrukční informace

Stáhnout

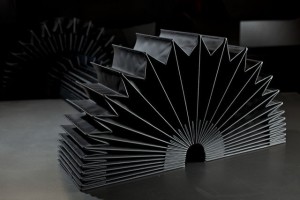

Speciální krycí měchy

Speciální krycí měchy

• obšívané měchy
• měchy z měkčeného PVC
• měchy z gumových mezikruží
• měchy z pogumovaného tkaniva

Ke stažení

Speciální krycí měchy – konstrukční informace

Stáhnout

Dle použití dodáváme

• měchy prachotěsné
• měchy vodotěsné
• měchy vysoce tepelně odolné
• měchy dobře tvarovatelné
